شیر توپی؛ انواع و کاربردها و نکات مهم
شیر توپی، از کاربردی ترین شیرآلات صنعتی و تاسیساتی است. از این شیر صنعتی برای قطع و وصل سریع جریان سیال استفاده می شود. ویژگی های بارز این شیر، از جمله، آب بندی عالی و طول عمر بالا و عملکرد سریعی که دارد، موجب استفاده بالا از این شیرآلات در صنایع مختلفی از جمله، آب و گاز، نفت و پتروشیمی و تاسیسات ساختمانی شده است.
شیر توپی چیست؟

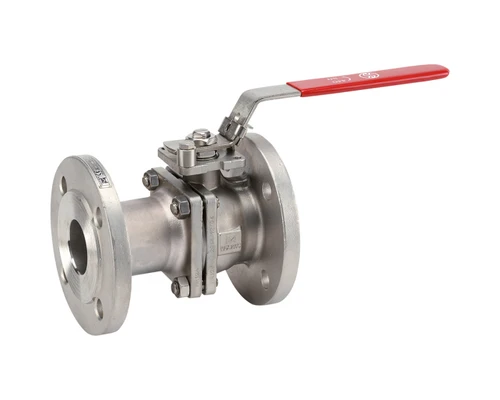

این شیر صنعتی، نوعی شیر قطع و وصل است که داخل آن یک توپ سوراخ دار قرار دارد. با چرخش 90 درجه ای اهرم، شیر باز و بست می شود. به شیر توپی، شیر ربع گرد نیز می گویند.
انواع شیر توپی از نظر ساختار، نوع توپ، نوع اتصال، جنس و عملگر
از نظر ساختار:
- شیریک تکه توپی: این مدل، برای فشار و دمای کم مناسب است. بدنه آن یکپارچه است و تعمیرپذیری پایینی دارد. برای تاسیسات خانگی و آب سرد کاربرد دارد.
- توپی دو تکه: برای سیستم های آبرسانی، استخر و موتورخانه ها از این مدل استفاده می شود. بدنه این مدل از دو قسمت تشکیل می شود و امکان تعمیر محدودی دارد. رایج ترین نوع مورد استفاده در صنعت می باشد.
- توپی سه تکه: همانطور که از نام این شیر مشخص است، بدنه آن سه قسمت دارد. تعمیر و تعویض این مدل آسان و بدون نیاز به باز کردن از خط می باشد. از این شیر در خطوط فرایندی و صنایع حساس استفاده می شود.
نوع توپ:
- تمام گذر(fullbore): در این مدل، قطر سوراخ توپ با قطر لوله برابر است. افت فشار این مدل بسیار کم و مناسب سیالات با دبی بالا می باشد.
- کاهش یافته(reduce bore): قطر سوراخ توپ کوچکتر از قطر لوله است و برای کاربردهای عمومی مناسب است.
از نظر نوع اتصال:
- فلنج دار
- دنده ای
- جوشی
- مهره ماسوره ای
جنس بدنه:
- شیر توپی برنجی: در ساختمان ها از این مدل استفاده می شود؛ چراکه مناسب فشار و دمای متوسط است. این جنس شیر، در برابر خوردگی مقاوم است و در صنعت آب و گاز پرکاربرد می باشد.
- فولادی (کربن استیل): شیرهای فولادی توپی، تحمل دما و فشار بالایی دارند و در خطوط صنعتی نفت، گاز و بخار به کار می روند.
- استنلس استیل( 316-304): از این شیر توپی، در صنایع غذایی و بهداشتی، صنایع شیمیایی و دارویی استفاده می شود. این شیر در برابر خوردگی شدید مقاوم است.
- شیر پلیمری توپی: این جنس، سبک و ضد خوردگی است. برای استخرها، تصفیه آب ها و اسیدها و سیالات شیمیایی استفاده می گردد.
از نظر عملگر
- دستی
- گیربکسی
- برقی
- پنوماتیکی
بخار24؛ فروش انواع شیرآلات صنعتی کاربردی
برای خرید شیرآلات فولادی و استیل صنعتی و شیرآلات چدنی از بهترین برندها به سایت بخار24 می توانید مراجعه بفرمایید. فعالیت این مجموعه به صورت تخصصی در زمینه تعمیر و نصب تاسیسات ساختمانی می باشد و تجهیزات لازم را نیز به فروش می رساند.
نکات مهم در انتخاب و خرید شیر توپی
- باید با توجه به نوع سیال ( آب، گاز، مواد شیمیایی) نوع شیر را انتخاب کنید.
- فشار و دمای کاری را در نظر بگیرید تا جنس شیر را به درستی خریداری کنید.
- نوع اتصال را در نظر بگیرید و مدل اهرم یا عملگر (دستی، گیربکسی، برقی، پنوماتیکی) را مشخص کنید.
نتیجه گیری
شیر توپی یکی از پرکاربردترین و مطمئنترین شیرآلات صنعتی است که به دلیل طراحی ساده، عملکرد سریع و آببندی قوی در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. انتخاب صحیح نوع و جنس شیر توپی، تأثیر مستقیمی بر ایمنی، دوام و کارایی سیستم خواهد داشت. برای خرید شیرآلات صنعتی می توانید با کارشناسان بخار24 تماس حاصل فرمایید.
