شیر چاقویی چدنی؛ مشخصات فنی، کاربردها و مزایا
شیر چاقویی چدنی با بدنه چدن داکتیل و سیت استنلس استیل 304-316، یکی از محبوبترین و کاربردی ترین شیرهای صنعتی در خطوط فاضلاب، اسلاری، معادن، صنایع کاغذسازی، واحدهای شیمیایی و تصفیه خانهها است. این مدل از شیرآلات صنعتی، به دلیل وجود تیغه یا گیت نازک با لبه تیز، قابلیت عبور از سیالات ویسکوز، دارای ذرات جامد و محیط های آلوده را دارد و بدون گرفتگی جریان را قطع و وصل میکند.

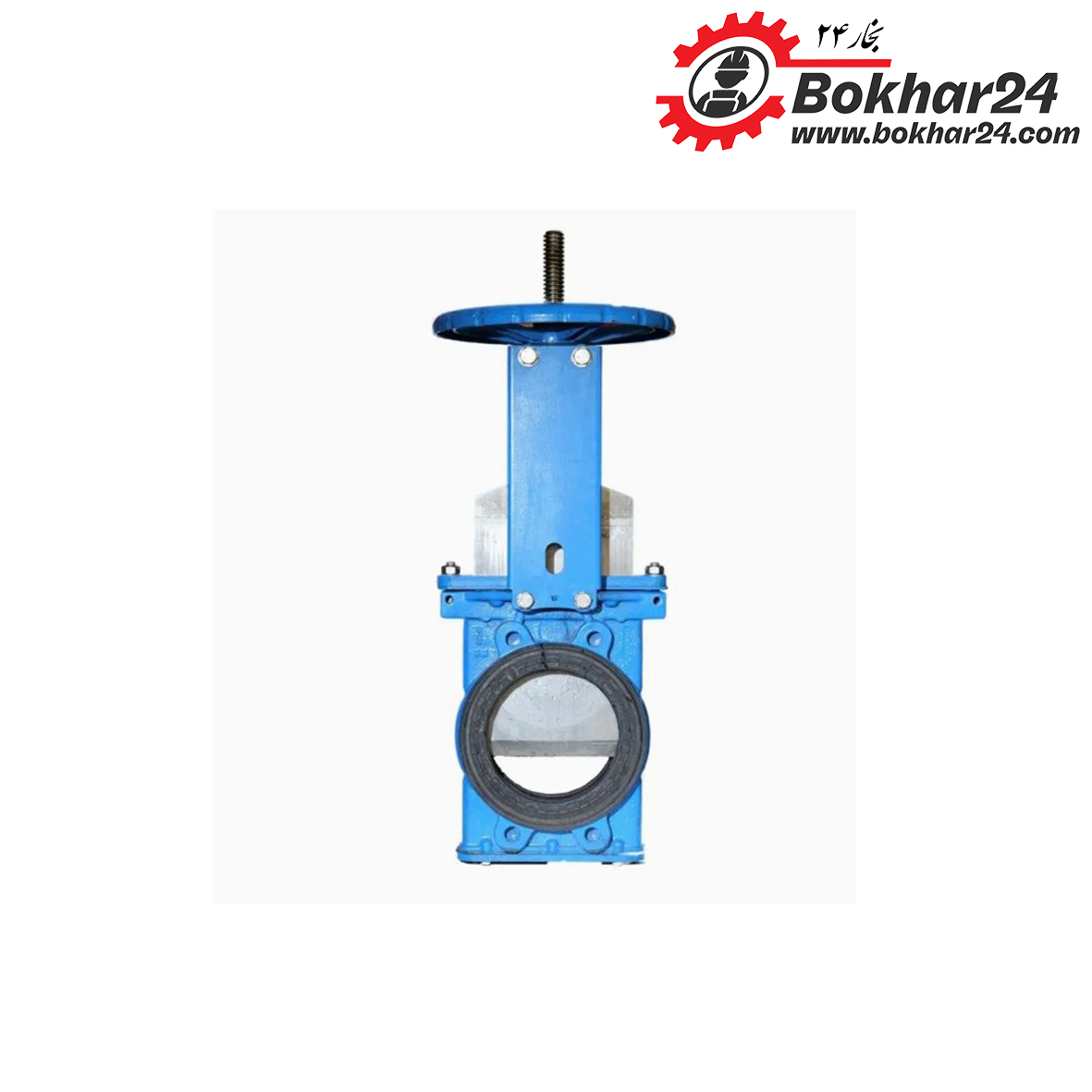

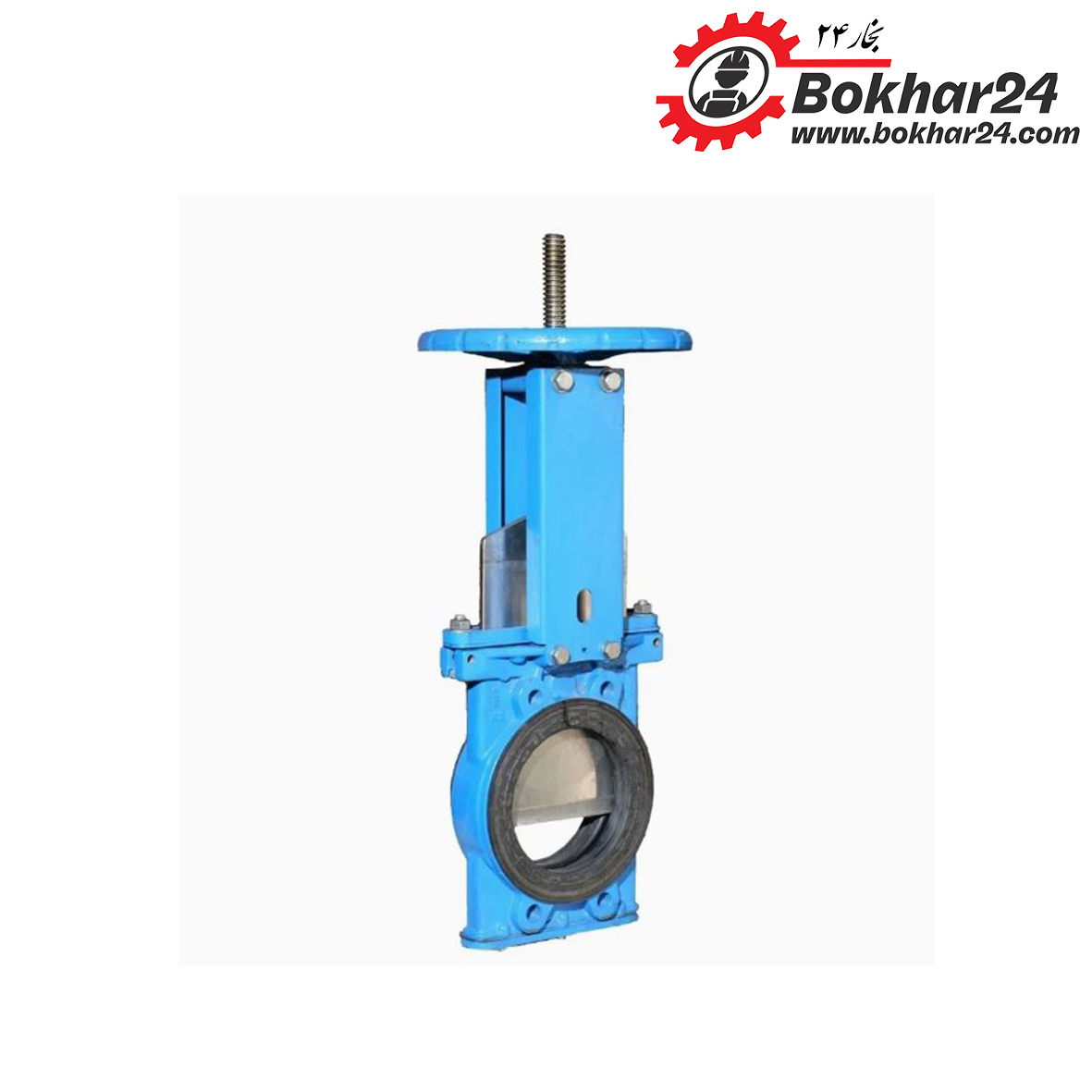

شیر چاقویی چدنی با سیت استیل 304 و 316
در ساختار این شیر، بدنه از چدن داکتیل، تولید می شود که ضمن استحکام بالا، وزن و هزینه را کاهش میدهد. همچنین سیت استیل 304 یا 316 باعث مقاومت عالی در برابر خوردگی، سایش و محیط های شیمیایی میشود. این محصول در بازه سایزی 2 تا 24 اینچ تولید و ارائه میشود و برای پروژههای بزرگ و کوچک قابل سفارش است.
بخار24؛ مجموعه خدمات سرمایشی و گرمایشی
مجموعه بخار24، به طور تخصصی در زمینه خدمات سرمایشی و گرمایشی، خدمات موتورخانه و فروش شیرآلات صنعتی لازم، شیرآلات فولادی و شیرآلات چدنی فعالیت دارد. برای اطلاع از قیمت شیرآلات و انجام خدمات، با ما تماس بگیرید.
مشخصات فنی شیر چاقویی چدنی ( 2 تا 24 اینچ)
- بدنه: چدن داکتیل GGG40 – GGG50
- جنس تیغه: استنلس استیل 304 یا 316
- جنس سیت: استیل 304 یا 316 – در صورت نیاز قابلیت سفارش با EPDM ،NBR یا PTFE
- کلاس فشار: 10، 16 و در برخی مدل ها 25 بار
- سایز تولیدی : 2 اینچ تا 24 اینچ (DN50 – DN600)
- نوع اتصال: فلنجی (DIN / ANSI) یا ویفری بین فلنجها
- عملگر:
- دستی (فلکهای)
- عملگر گیربکسی برای سایزهای بزرگ
- پنوماتیک
- الکتریکی
- محدوده دمای کاری : تقریباً -5 تا +250 درجه سانتیگراد (وابسته به آببندی)
- نوع آببندی : فلزی – الاستومری (در صورت سفارش)
- پوشش خارجی بدنه : رنگ اپوکسی کورهای ضدخوردگی
- استاندارد فلنج: DIN EN 1092 یا ANSI B16.5
- کاربری مناسب: محیط های با ذرات معلق، فاضلاب، اسلاری، سیالات چسبناک، خطوط غبارگیر، پالپ و دوغاب معدنی
- طول عمر و تعمیرات: قابلیت تعویض تیغه، سیت و پکینگ بهصورت آسان و کم هزینه
مزایای استفاده از شیر گیوتینی چدن داکتیل با سیت استیل
- عملکرد عالی شیر چاقویی چدنی در سیالات با ذرات جامد، دوغاب و محیط های آلوده
- مقاومت بالای سیت و تیغه در برابر خوردگی، زنگ زدگی و رسوب
- امکان سفارش در سایزهای بزرگ تا 24 اینچ
- افت فشار بسیار پایین بهدلیل مسیر مستقیم عبور جریان
- قیمت مناسب تر نسبت به شیرهای تمام استیل
- قابلیت نصب در فضاهای محدود (به خصوص نسخه ویفری)
- تعمیر و نگهداری ساده و هزینه کم
- امکان تجهیز به عملگرهای خودکار برای پروژههای صنعتی
کاربردهای شیر گیوتینی چدنی
- تصفیه خانههای آب و فاضلاب
- خطوط اسلاری و دوغاب معدنی
- صنایع فولاد، سیمان و معادن
- صنایع کاغذ سازی و پالپ
- برج خنک کن و واحد های آبگردشی
- صنایع شیمیایی، مواد شوینده، پتروشیمی
- خطوط انتقال پسماند، مواد چسبنده و لجن صنعتی
- سیستمهای انتقال مواد غلیظ و سنگین
مشخصات سایزبندی شیر گیوتینی چدن داکتیل
شیر چاقویی چدنی سایز کوچک (۲ تا ۴ اینچ)
- نوع اتصال: ویفری یا فلنجی
- نوع عملگر پیشنهادی: دستی (فلکهای)
- کلاس فشار: 10 – 16 بار
- کاربردها: خطوط کوچک صنعتی، فاضلاب شهری، پمپخانهها، خطوط آب و سیالات سبک
سایزهای متوسط (۶ تا ۱۰ اینچ)
- نوع اتصال: فلنجی
- نوع عملگر پیشنهادی: دستی یا گیربکسی
- کلاس فشار: 16 بار
- کاربردها: خطوط اسلاری و دوغاب، تصفیه خانهها، واحدهای شیمیایی با جریان متوسط، صنایع غذایی و خمیرکاغذ
شیر چاقویی چدنی نیمهسنگین (۱۲ تا ۱۶ اینچ)
- نوع اتصال: فلنجی
- نوع عملگر پیشنهادی: گیربکسی، پنوماتیک (در صورت نیاز به قطع و وصل سریع)
- کلاس فشار: 10 – 16 بار
- کاربردها: خطوط حجم بالا، معادن، صنایع سیمان، واحدهای انتقال لجن و سیالات چسبناک
سایزهای بزرگ (۱۸ تا ۲۴ اینچ)
- نوع اتصال: فلنجی تقویتشده
- عملگر پیشنهادی: پنوماتیک یا الکتریکی (به دلیل وزن و گشتاور زیاد)
- کلاس فشار: 10 بار
- کاربردها: خطوط دوغاب پرحجم، انتقال لجن صنعتی، تصفیه خانههای بزرگ، صنایع معدنی سنگین، واحد های انتقال مواد چسبنده و پرفشار
جمعبندی و پیشنهاد خرید
شیر چاقویی چدنی با سیت استیل 304/316 یکی از بهترین گزینهها برای محیط هایی با سیالات آلوده، اسلاری، فاضلاب و دوغاب است. این محصول با پوشش اپوکسی، تیغه استیل ضد زنگ، فشارکاری PN10-16 و سایزبندی گسترده از 2 تا 24 اینچ، برای انواع پروژههای صنعتی و شهری قابل استفاده است.
